EME Test Project

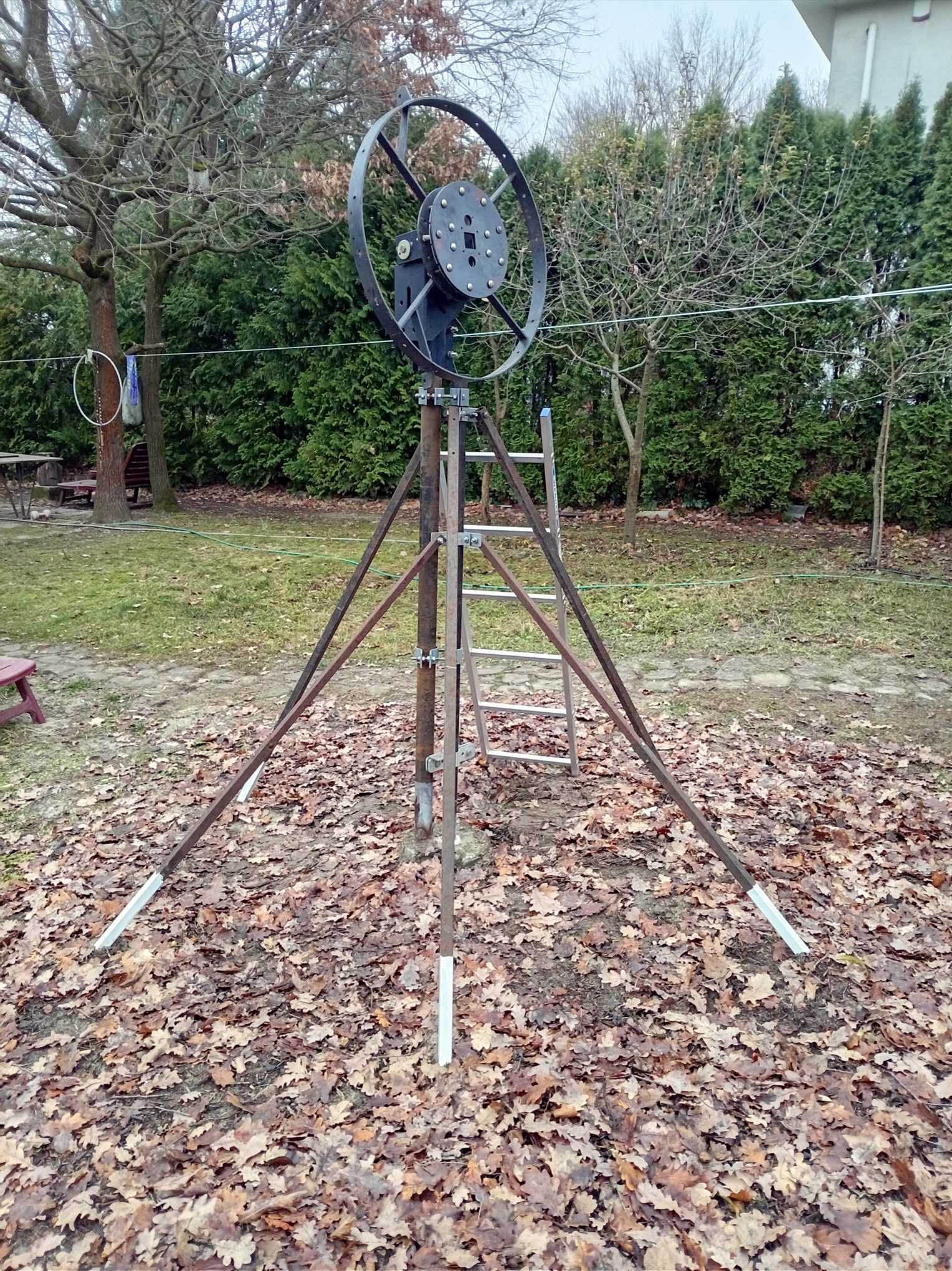

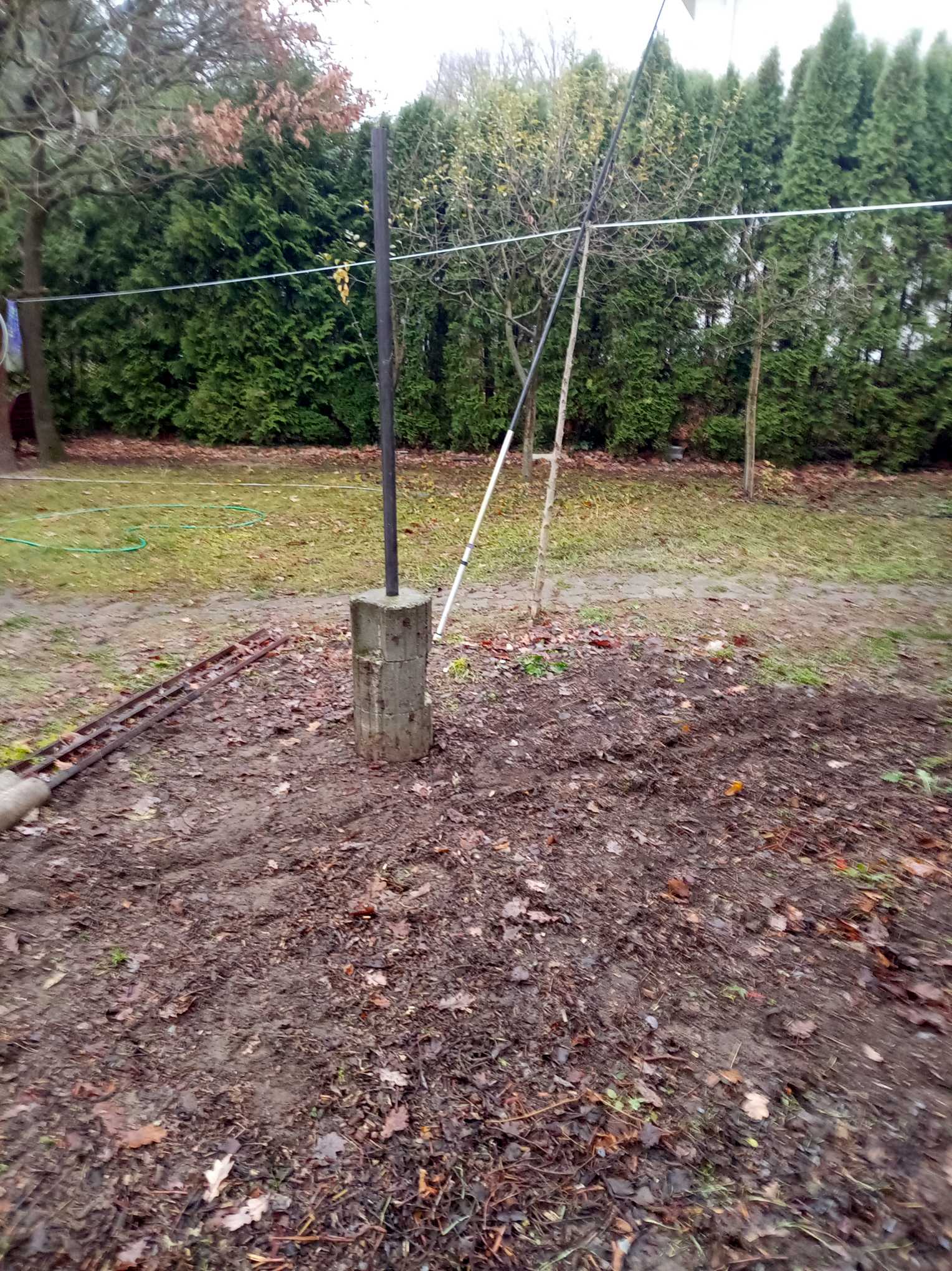

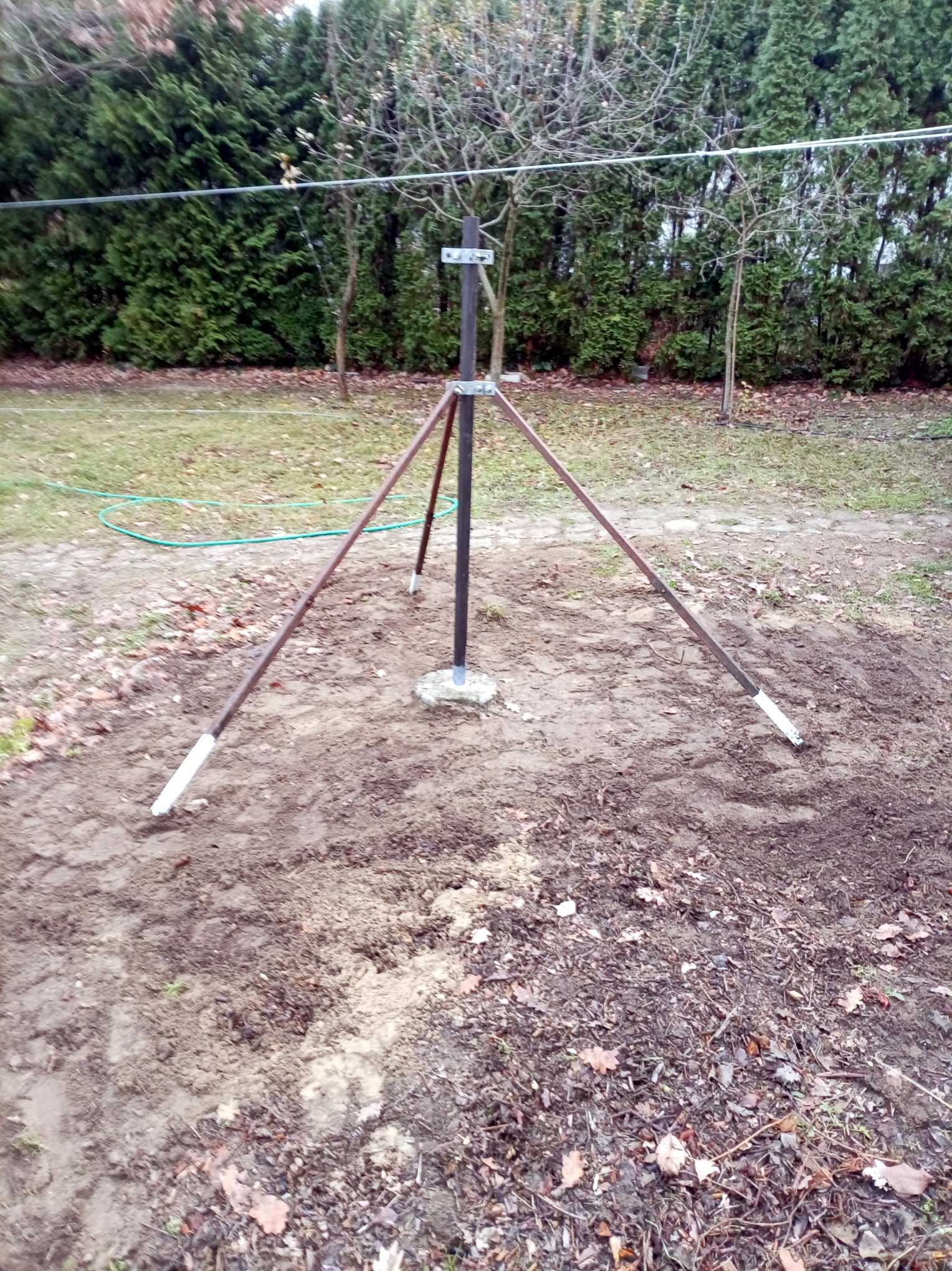

Kísérleti állomás építése 2025-26

On the occasion of the 80th anniversary of the Hungarian Zoltán Bay lunar radar experiment,

we repeated the lunar radar echo detection with the

Cosmos group of BME (Budapest University of Technology).

The cool Hainbach project: We Used the Moon as an Echo

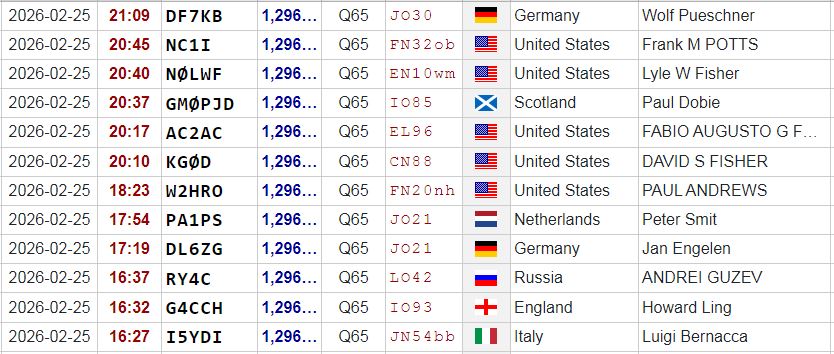

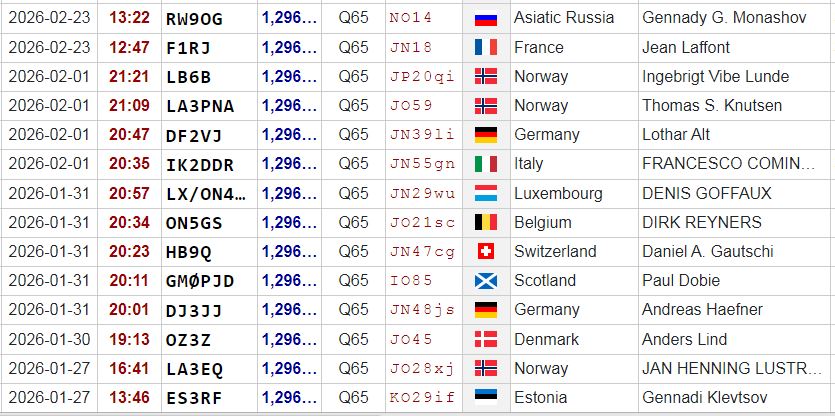

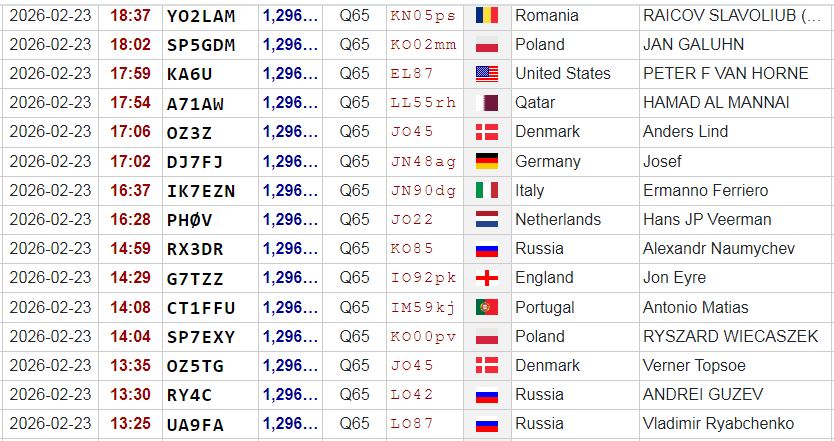

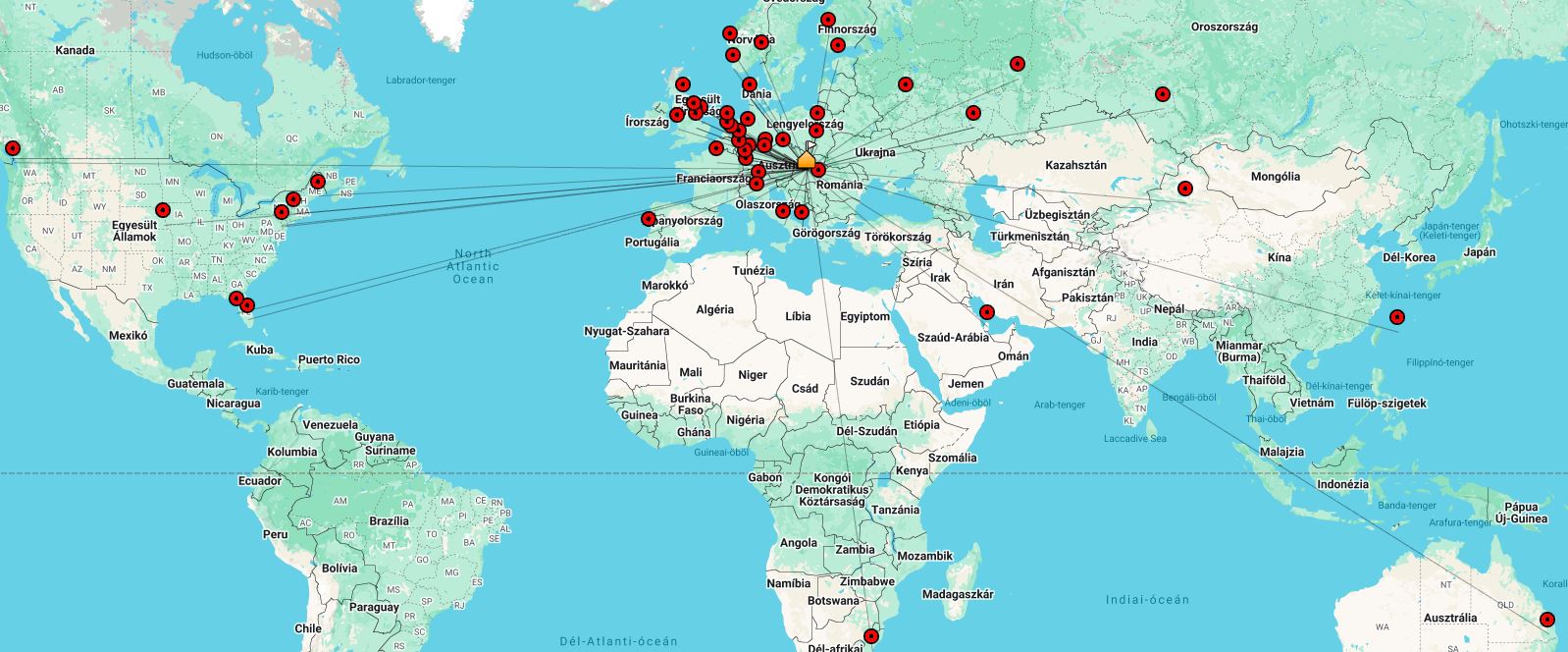

-2026.02. few QSO

-2026.02.01 Moon radar test

A 80 éves kísérlet alkalmából lelkes csapat gyűlt össze, a BME Kozmosz szakkollégium tagjaiból.

On the occasion of the 80th anniversary of the Hungarian Zoltán Bay lunar radar experiment, an enthusiastic team from the Cosmos group of the BME (Budapest University of Technology) gathered.

team from left to right are the Kozmosz students, HA6QU Bertalan and HG5BMU Csaba mentors

A megelőző hetekben zajlott feljesztések eredményeképp összeállítottunk néhány Hold radar mérési módszert.

A kulométert, modernebb de ugyanazon elven működő mikroszámítógépes mérés adatgyűjtőre cseréltük.

A rádió vevő után a jeleket egy 100Hz-es hangfrekvenciás szűrő, AD8307-el felépített detektor és egy

"Micromite" mikroszámítógép A/D bemenete fogadta, a mérési periódusokat 50ms lépésekben összegezte.

Teszt CW és rövid Barker kódolású jeleket sugároztunk.

A kódolt jeleket számítógépes adatfeldolgozás után elemeztük, ezek távolság mérés adatot is szolgáltattak.

As a result of the developments that took place in the previous weeks, we compiled some lunar radar measurement methods.
The original 10-time division gas coulometer was replaced by a more modern microcomputer measurement data collector operating on the same principle.

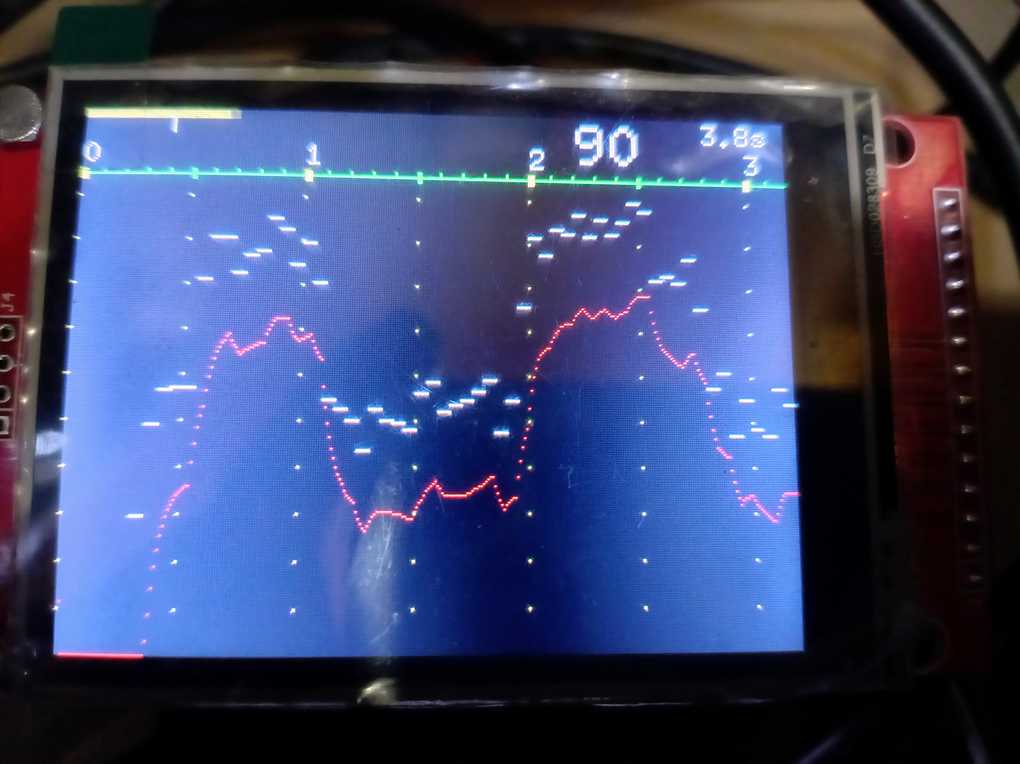

After the radio receiver, the signals were received by a 100Hz audio frequency filter, a detector built with AD8307 and the A/D input of a "Micromite" microcomputer, the measurement periods were summed up in 50ms steps, and displayed with 64 samples by averaging.
Test CW and short Barker encoded signals were transmitted.
The encoded signals were also analyzed by computer data processing, which also provided distance measurement data.

- received signals: 50bpm3rrc, CW 2 x 0.5s, CW 1s

80 évvel ezelőtt

Az Amerikai kísérlettel párhuzamosan Bay Zoltán ( Egyesült Izzólámpa és Villamossági Rt.) vezetésével,

Magyarországon is végeztek Hold visszhang-kísérleteket.

A zaj alatti jelek kimutatására, egy erre a célra tervezett speciális jelösszegző eszközt kulométert használtak.

Ezzel a megoldással, 3 másodperces mérési periódusokkal 50 percig tartó jelösszegzéssel 1946.február 6-án sikeres Hold visszhangot detektáltak.

A teszt összeállítás 120MHz frekvencián, 36 dipól antennából állt, 10KW impulzus adó teljesítménnyel.

A jel összegzés és zaj csökkentés módszere ma már általános megoldás a rádió csillagászatban.

80 years ago

In parallel with the American experiment, under the leadership of Zoltán Bay (United Incandescent Lamp and Electricity Co.),

Hungary also conducted lunar echo experiments.

To detect signals below the noise, a special signal summing device, a coulometer, designed for this purpose, was used.

With this solution, with 3-second measurement periods and 50-minute signal summing, a successful lunar echo was detected on February 6, 1946.

The test setup consisted of 36 dipole antennas at a frequency of 120MHz, with a pulsed transmitter power of 10KW.

The signal summing and noise reduction method is now a common solution in radio astronomy.

Wikipédia

A Hold válaszolt, portréfilm Bay Zoltánról

Wlassits Nándor: A magyar radar

Kiss László György szobrászművész alkotása

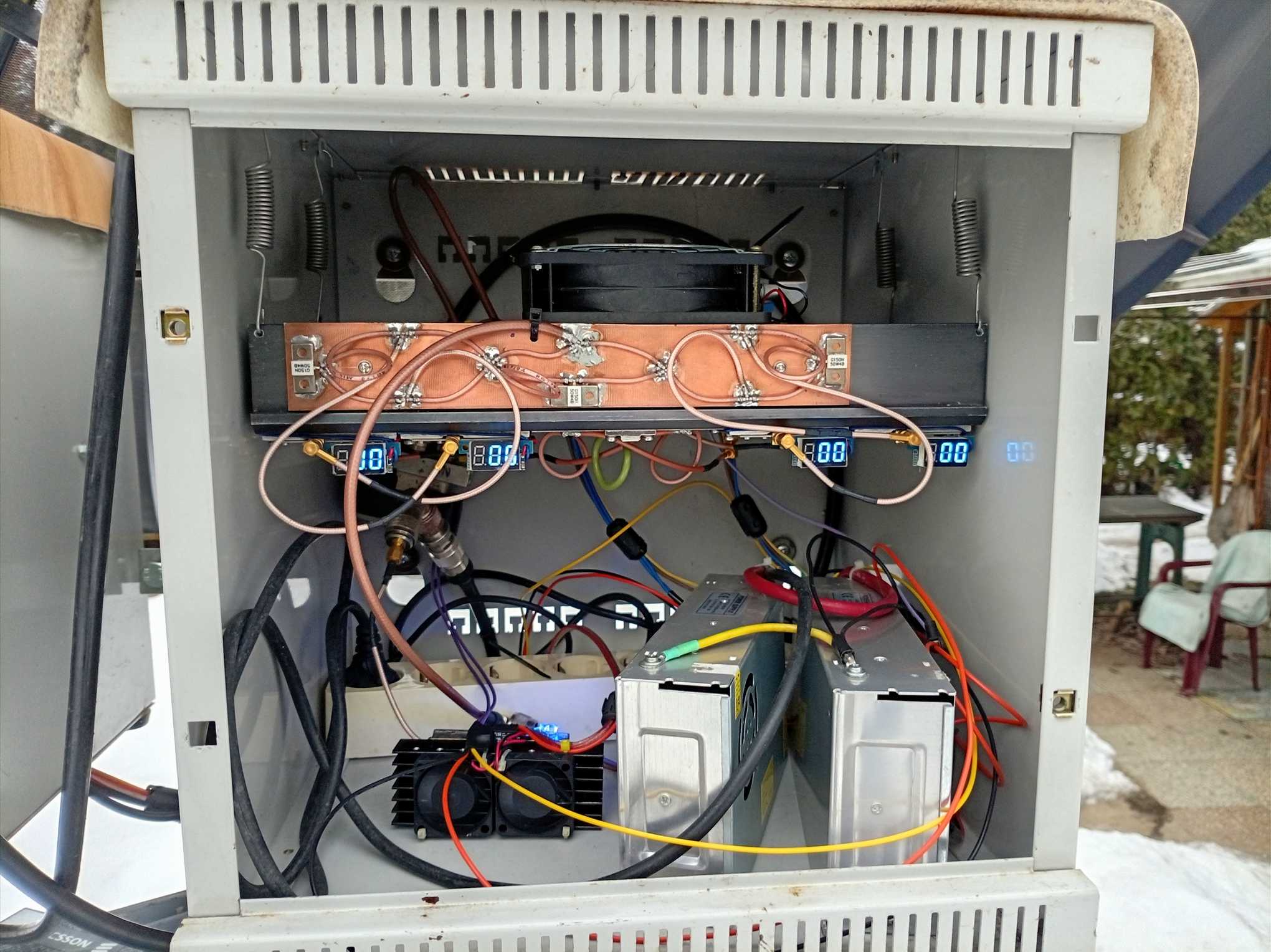

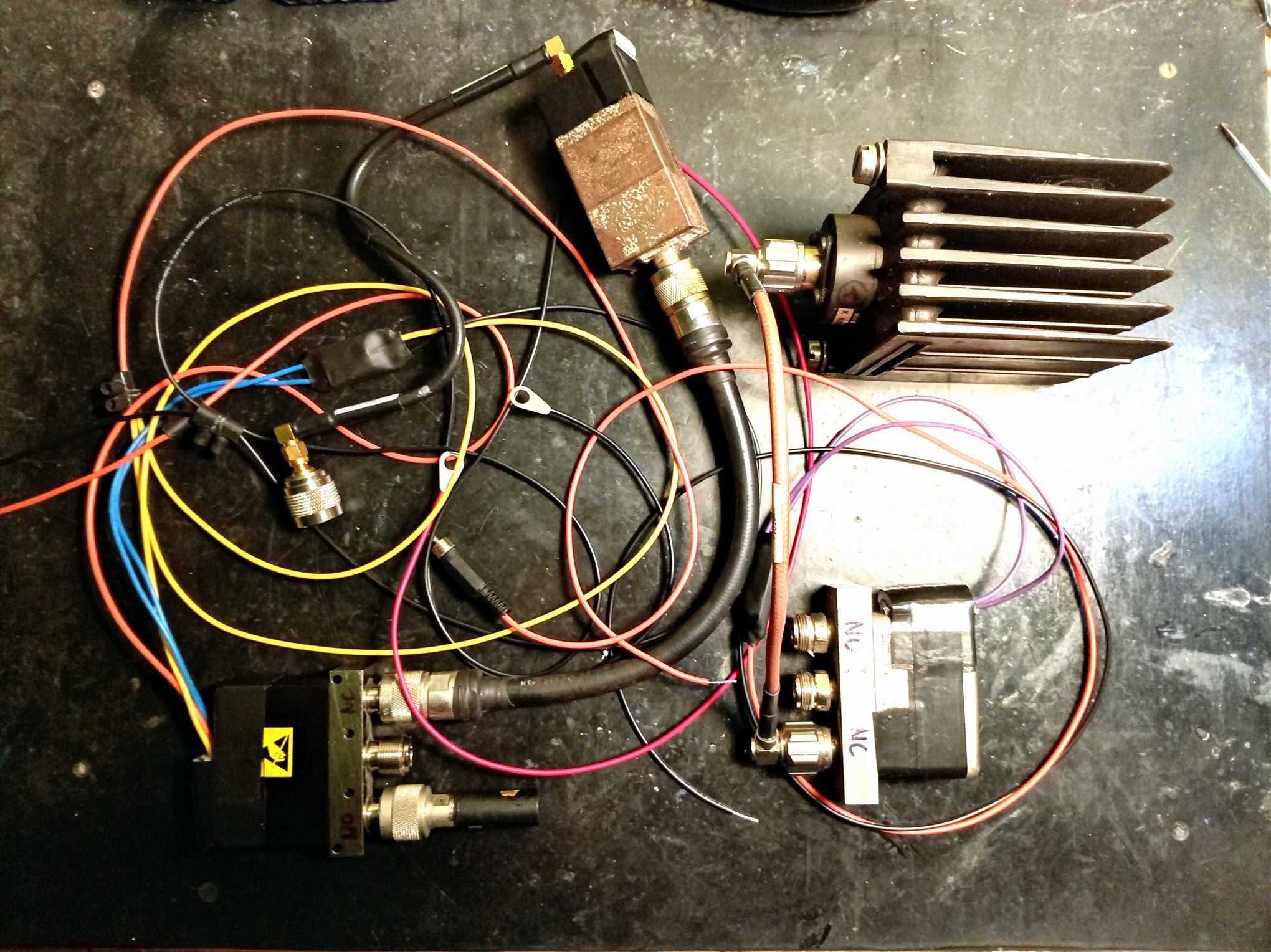

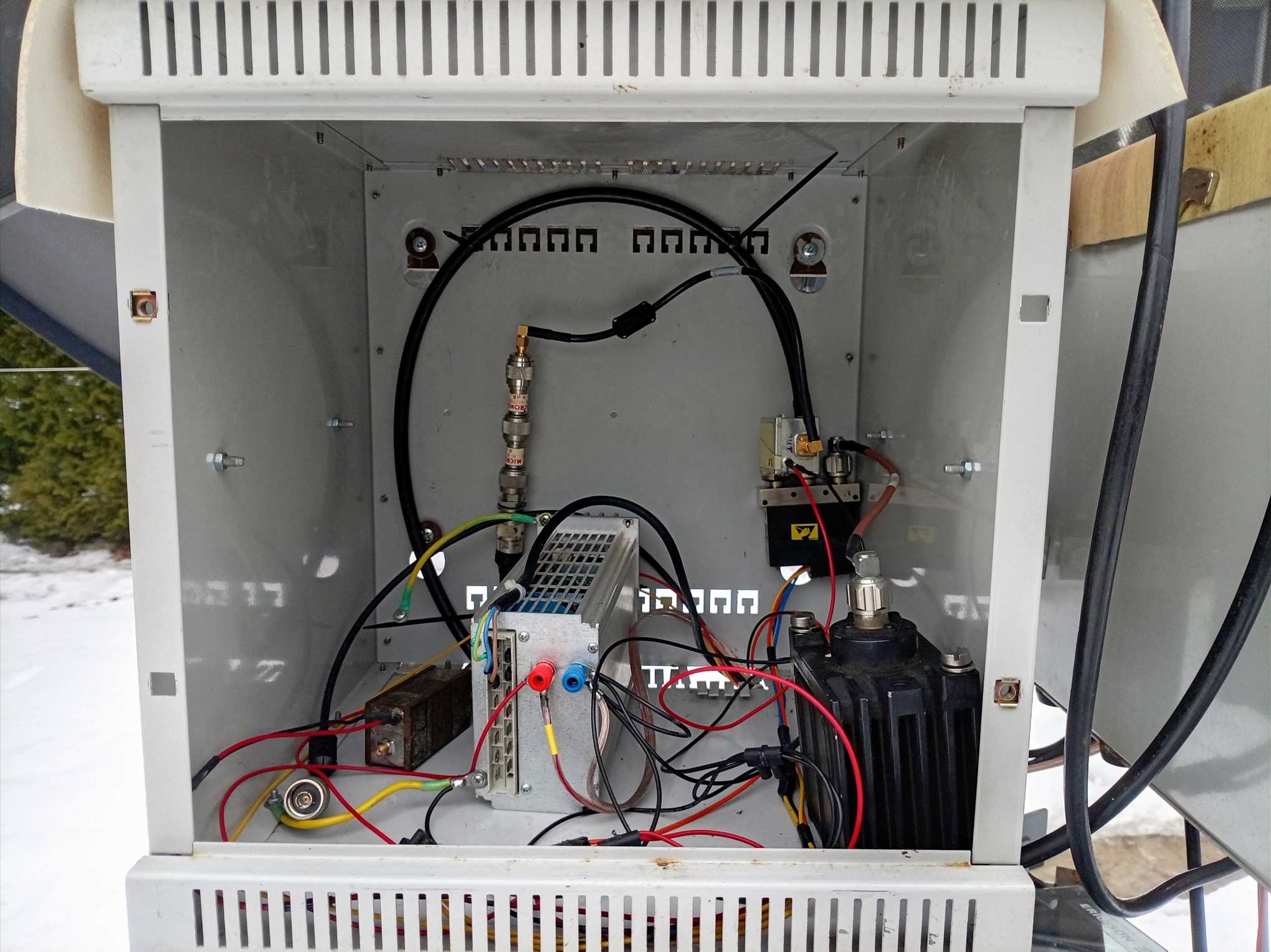

-2026.01.22 - RX és TX rack

-2026.01.12- Néhány előerősítő tesztelése B.Csaba jóvoltából labor műszeres és napzaj mérésekkel.

Testing preamplifiers (special thanks to HG5AZB Csaba)

-2026.01.10. 80 years ago

1946. 01. 10. -én az Amerikai Egyesült Államokban, a Diana Projekt keretében, egy módosított katonai radar segítségével

Harold Webb és Herbert Kauffman sikeres Hold visszhangot detektált a New Jersey állambeli Camp Evans laboratóriumban.

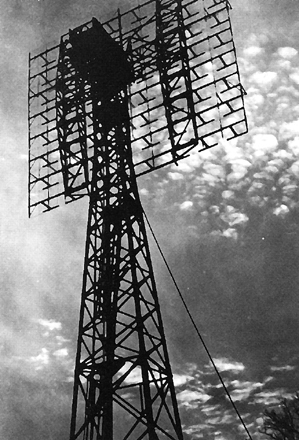

A kísérletet 111.5 MHz-en, 24dB nyereségű 8x8 dipólus reflektor antennával és 50KW impulzus teljesítményű adóval végezték.

Az antenna rendszer csak vízszintesen volt pozícionálható, így csak Holdkelte és nyugtakor végezhettek megfigyeléseket.

Az oszcilloszkóp képernyőn jobbra látható a visszavert jel, vízszintes osztás mérföldben megadva.

On 10 January 1946, in the United States, as part of Project Diana, a modified military radar was used by Harold Webb and Herbert Kauffman to successfully detect a lunar echo at Camp Evans Laboratory in New Jersey. The experiment was conducted at 111.5 MHz, with an 8x8 dipole reflector antenna with a gain of 24 dB and a transmitter with a pulse power of 50 kW. The antenna system could only be positioned horizontally, so observations could only be made at moonrise and moonset. The reflected signal is shown on the right of the oscilloscope screen, with horizontal divisions in miles.
